CMASS008TU Hydrogen Coriolis Mass Flowmeter
C08TU02

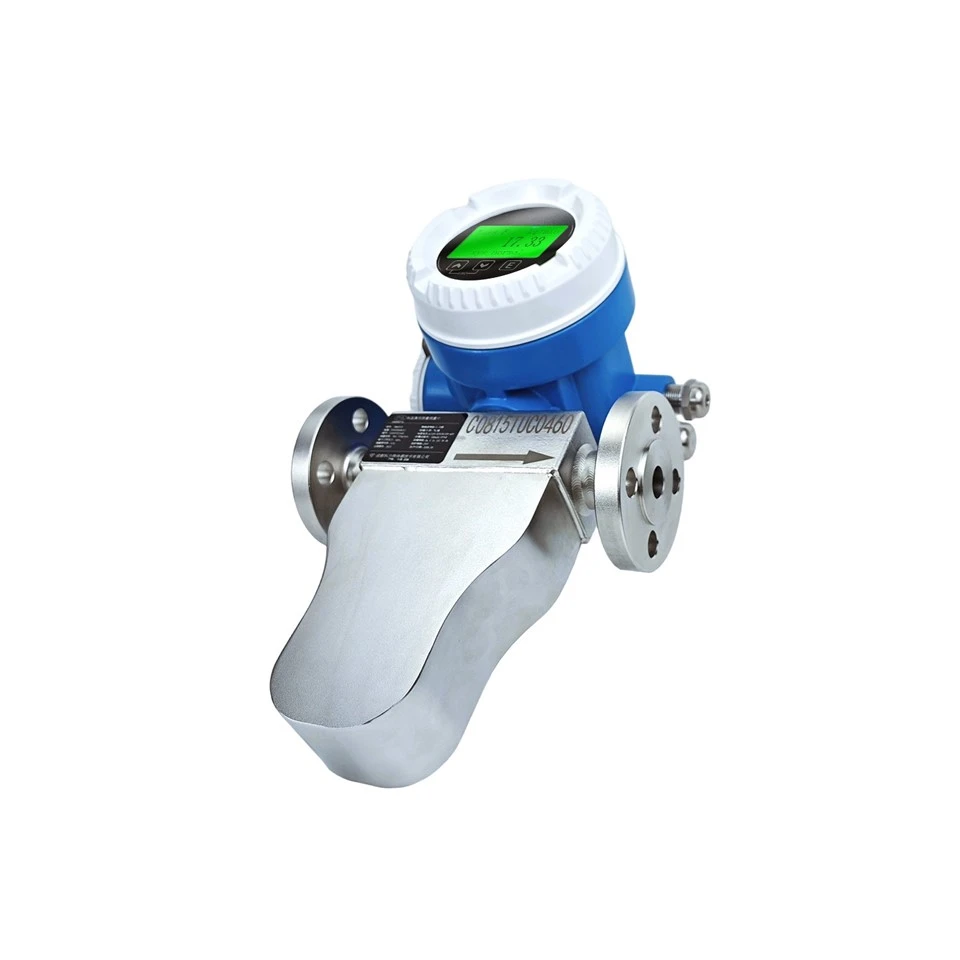

C08TU03
C08TU04

CMASS008TU 水素コリオリ質量流量計

この水素用コリオリ流量計は、水素給油ステーションでの高圧水素測定用に特別に設計されています。{0}対象を絞った一連のハイテク仕様を通じて、安全性、測定精度、コンプライアンス、統合という、顧客が直面する 4 つの主要な課題に対処します。-水素ステーションの安全かつ安定した運営を確保し、商業的な成功を収めるためには不可欠なキーコンポーネントです。

お問い合わせを送る

説明

CMASS008TU 水素コリオリ質量流量計

この水素用コリオリ流量計は、水素給油ステーションでの高圧水素測定用に特別に設計されています。{0}対象を絞った一連のハイテク仕様を通じて、安全性、測定精度、コンプライアンス、統合という顧客が直面する 4 つの主要な課題に対処します。-水素ステーションの安全かつ安定した運営を確保し、商業的な成功を収めるためには不可欠なキーコンポーネントです。

モデル	A	B	F	C	D	d	M
CMASS003	210	325	95	156.50	54	Φ65	NPT 1/4" めねじ
CMASS004	210	325	95	156.50	54	Φ65	NPT 1/4" めねじ
CMASS008	210	325	95	156.50	54	Φ65	13/16-16UNF めねじ
CMASS015	210	348	95	180	54	Φ65	G3/4" めねじ

1.従来の気体流量計と比較して、コリオリ質量流量計は質量流量を直接測定できるため、温度と圧力の補償によって引き起こされる誤差が根本的に排除されます。ガスの体積は温度と圧力に大きく依存します。従来の体積流量計には追加の温度センサーと圧力トランスミッターを装備する必要があり、標準の体積流量または質量流量を取得するには複雑な補償計算モデルに依存する必要があります。センサーの誤差や補償モデルの偏差により、最終結果の誤差が増幅されます。

2.コリオリ質量流量計は、動作条件下で質量流量を直接かつ高精度で測定します。この測定は、温度や圧力の変化とは無関係です。次に、内部計算または外部システムを通じて、測定された動作圧力/温度を非常に高い精度で標準体積流量に変換できます。この方法は、従来の補正方法よりも大幅に高い精度を提供します。

3.コリオリ質量流量計は通常、ストレートまたは流線型の測定管設計を採用しており、流体への障害を最小限に抑えます。これは、非常に高い永久圧力損失を示す差圧流量計と比較して特に顕著であり、水素を輸送するコンプレッサーやポンプのエネルギー消費量の大幅な増加につながります。コリオリ質量流量計の低い圧力損失特性により、お客様はエネルギー運用コストを直接節約できます。

モデルと直径

モデル	呼び径		中温	最大WP	最大。流量-
モデル	インチ	mm	中温	最大WP	kg/分	ポンド/分
CMASS003	1/8"	DN03	-50 度 -+150 度	10MPa以下	3	6.61
CMASS004	1/6"	DN04	-50 度 -+150 度	10MPa以下	5	11
CMASS008	1/4"	DN08	-50 度 -+150 度	10MPa以下	20	44
CMASS015	1/2"	DN15	-50 度 -+150 度	10MPa以下	60	132

特性	説明
認証: 送信機とセンサーのアセンブリ	CCS認証、CPA、防爆証明書(ex)
電源	220VAC/24VDC 自己適応-
出力信号	Hart、4 ～ 20mA 電流ループアクティブ、Modbus RTU/RS-485、パルスアクティブ
表示;操作	3ラインバックライト。タッチキーコントロール
保護等級	IP66、IP67
ハウジング材質	304 ステンレス鋼、ZL401 (送信機)
電気接続	1/2NPT、M20*1.5
測定管材質;接液部表面仕上げ	316L (デフォルト)、チタン/Ha C 合金/タンタル (オプション);研磨可能。
プロセス接続	ネジ、フランジ、サニタリー高速インターフェース-
正確さ	±0.1%,±0.15%, ±0.2%, ±0.5 %, ±1.0%
送信機ソフトウェア	CLS100 (デフォルト)、オプションの CLS200、CLS300
>操作言語表示	中国語、英語、ロシア語
>>その他の認証	防爆証明書、SIL、CCS、3-A、EAC
